如何解决SDI一体化摄像机与DVR通过485不可控制问题

Time：2017-05-26 09:28:37 Source: 千里目科技 Hits: 3670

首先我们看下SDI一体化摄像机与DVR通过485控制的连接操作步骤，在过程中我们就会发现问题出在哪里了，解决起来也容易很多。（直接去看视频）

1、摄像机和SDI显示器直接连接并通过485线连接控制键盘和DVR，开机有图像显示；

注意：
a、开机画面时右上角上可以看到摄像机的地址码（ADDR）为1，波特率（BAUD）为2400；
b、我们在控制键盘上也可以看到控制键盘的波特率也是2400；
此时我们通过控制键盘是可控制摄像机（此时摄像机和控制键盘的波特率都为2400）。

2、然后将摄像机视频输出连接到DVR，并打开DVR；

3、将显示器输入格式设置为HDMI（因为DVR输出为HDMI格式），设置后就会出现画面了；

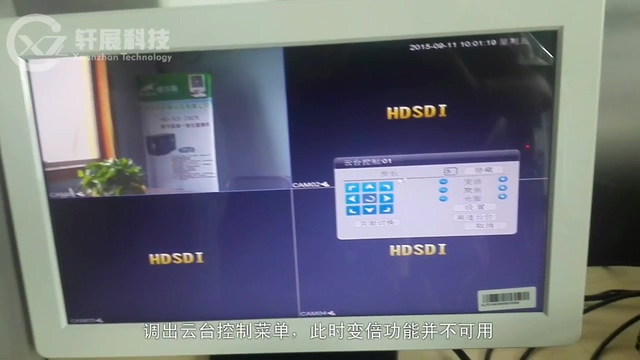

4、右键调出云台控制界面，此时使用变倍功能并不可用；
是什么原因呢？如何去解决呢？

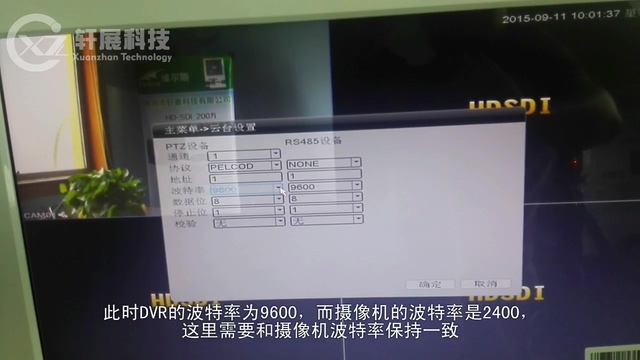

我们首先右键，选择并打开主菜单，在系统设置下，双击云台设置，此时发现波特率为9600（而上面我们知道摄像机的波特率为2400，不一致）。所以，这里我们要将DVR的波特率修改为2400，再次进入云台控制界面，就会发现已经可以控制摄像机变倍了。

扩展补充：
DVR中如何进入摄像机的设置菜单？
在云台控制页面，点击“页面切换”按钮3次，再点击“进入菜单”按钮，此时上下左右控制键并不可用。其实，我们还需要再次点击“页面切换”按钮，你会发现此时的页面中控制键已经可用了。

注意：
视频中使用摄像机为深圳千里目科技的千里目一体化摄像机；

下面是视频画面截图（看视频教程）：
