SDI一体化摄像机与DVR如何连接设置

Time：2017-05-25 09:16:46 Source: 千里目科技 Hits: 3728

设备清单：
千里目一体化摄像机（SDI输出）

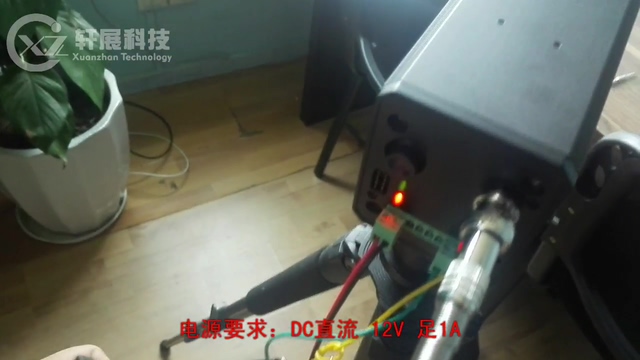

电源（DC 12V 足1A）
电源线（注意电源正负极）
485线（分清AB正负）

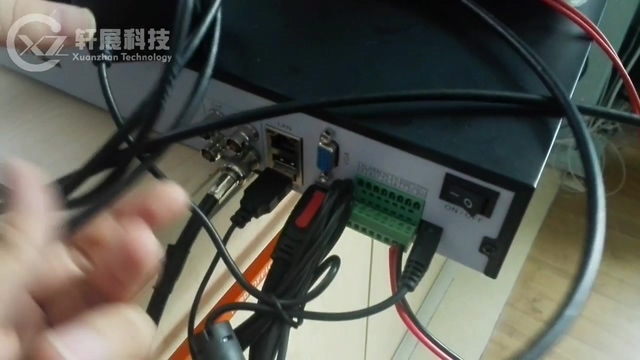

DVR（输出有HDMI和DVI，这里使用了HDMI）
SDI显示器
控制键盘

SDI一体化摄像机与DVR和控制键盘连接设置步骤：
一、开始我们是把摄像机输出连接到SDI显示器上的（这时候有图像显示的）；
二、DVR开机后，把SDI显示器输入格式改为HDMI（DVR输出为HDMI），然后把摄像机信号输出到DVR，此时可以看到图像；

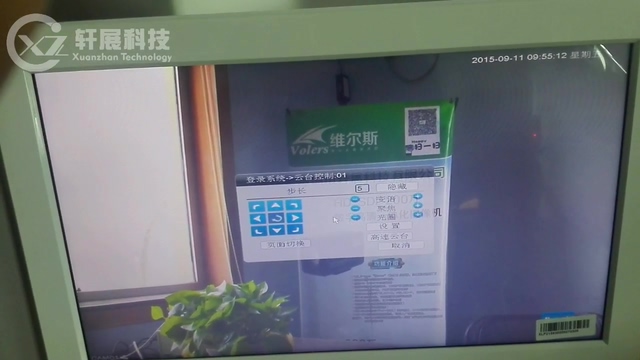

三、右键就可以进行菜单进行相关设置了（详细菜单设置操作步骤请查看视频）；
四、我们也可以通过控制键盘去设置（485线已连接好键盘），有关控制键盘的操作，请参看您所使用的设备的说明书；
五、另外，我们还可以通过一体化摄像机（深圳市千里目科技有限公司的千里目一体化摄像机）后面的控制键进行控制摄像机和调取菜单设置，步骤如下：
1、在一体化摄像机启动后按下控制键中键，出现设置菜单；
2、按上下键进行选项选择，这里选择“功能”选项，按右键进行确定；
3、进入功能菜单，然后选择“系统”选项，按右键进行确定；
4、进入系统菜单，然后选择“输出模式”选项，按右键进行确定；
5、进入输出模式菜单，此时显示为PAL制，按左右键即可改变输出模式为NTSC制式；
6、选择返回选项，按右键确定，直到回到设置菜单界面；
7、选择最下面的“退出”选项，这里要按右键，会出现“储存”提示，再次按右键确定后就保存了设置;
8、重启摄像机可以看到视频格式已经改变。

PS：有关更多具体设置步骤请查看视频内容，这里不再赘述。

下面是视频中的部分截图：
